Phạm vi nhiệt độ: | -20oC ~ + 150oC | Phạm vi độ ẩm: | 20% rh 98% rh |
---|---|---|---|
Thời gian nóng lên: | -70 ℃ ~ + 100 ℃ (trong vòng 60 phút) | Kéo xuống xu: | 20 ℃ ~ -80 ℃ (trong vòng 80 phút) |
Bảo hành: | 1 năm | ứng dụng: | thử nghiệm, công nghiệp |
Điểm nổi bật: | temperature and humidity chamber,humidity and temperature controlled chamber |

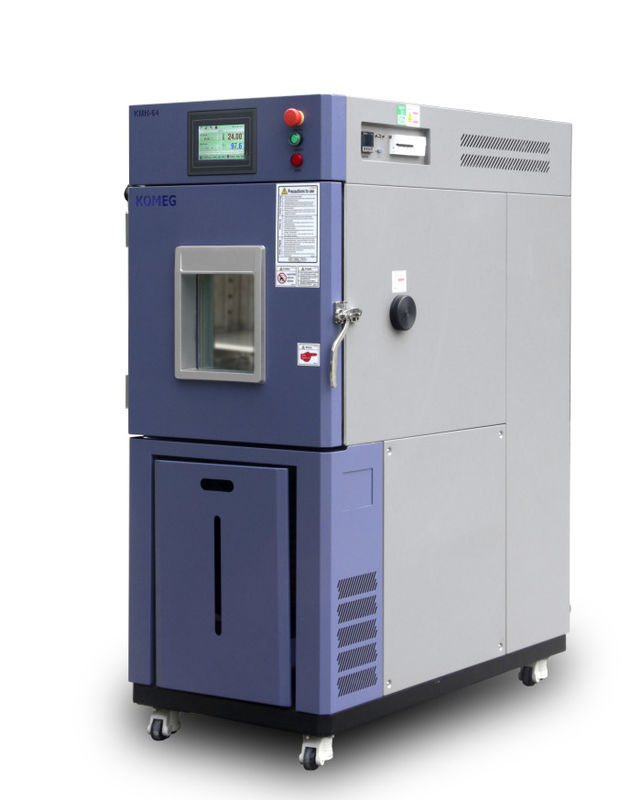

Phụ tùng ô tô thông minh Phòng thí nghiệm Nhiệt độ độ ẩm Phòng thử nghiệm độ chính xác cao
Tổng quan về sản phẩm | |||||||||||||||||||||||||||||||||||||||||||||
Có thể mô phỏng chính xác một loạt các môi trường tự nhiên phức tạp và phù hợp với độ tin cậy thử nghiệm trong các sản phẩm công nghiệp. Đáp ứng yêu cầu tiêu chuẩn GB5170.2.3.5.6-95 của thiết bị kiểm tra môi trường và phương pháp thử cho các thông số cơ bản của sản phẩm điện và điện tử trong điều kiện độ ẩm, nhiệt độ thấp, nhiệt độ cao và nhiệt độ không đổi. | |||||||||||||||||||||||||||||||||||||||||||||
Ứng dụng | |||||||||||||||||||||||||||||||||||||||||||||
Áp dụng cho kiểm tra độ tin cậy và khả năng thích ứng môi trường trong các đơn vị công nghiệp như điện tử, điện thiết bị, pin, nhựa, thực phẩm, sản phẩm giấy, xe, kim loại, hóa học, vật liệu xây dựng, nghiên cứu tổ chức, kiểm tra và kiểm dịch, trường đại học vv .. | |||||||||||||||||||||||||||||||||||||||||||||
ⅢTính năng | |||||||||||||||||||||||||||||||||||||||||||||
● Thử nghiệm GB-2423.1-89 (IEC68-2-1) A: Thử nghiệm nhiệt độ thấp ● Thử nghiệm GB-2423.2-89 (IEC68-2-2) B: Thử nghiệm nhiệt độ cao ● Kiểm tra tuổi thọ nhiệt độ cao GJB360.8-87 (MIL-STD.202F) ● Thử nghiệm nhiệt độ cao GJBl50.3 (MIL-STD-810D) ● Kiểm tra nhiệt độ thấp GJBl50.4 (MIL-STD-810D) ● Thử nghiệm GB2423.3-93 (IEC68-2-3) Ca: Thử nghiệm nhiệt không đổi ● Thử nghiệm GB2423.4-93 (IEC68-2 Hay30) Db: Thử nghiệm thay thế nhiệt ẩm ● Thử nghiệm độ ẩm của GJBl50.9-93 (MIL-STD-810D) | |||||||||||||||||||||||||||||||||||||||||||||
1. Bảo tồn năng lượng | Chế độ bỏ qua để điều chỉnh công suất làm lạnh để đạt được một hằng số nhiệt độ và độ ẩm hiệu quả | ||||||||||||||||||||||||||||||||||||||||||||
2. Dễ dàng hoạt động | ※ Sử dụng màn hình cảm ứng LCD KOMEG KM-3166 thuộc sở hữu của công ty bộ điều khiển với cài đặt tham số điều khiển PID ※ Cách tiếp cận linh hoạt để thu thập và ghi dữ liệu | ||||||||||||||||||||||||||||||||||||||||||||
3 reliability Độ tin cậy cao | ※ Các bộ phận chính được nhập khẩu, đảm bảo tuổi thọ và độ tin cậy cao ※ Bộ tách dầu hiệu quả để đảm bảo tuổi thọ của máy nén | ||||||||||||||||||||||||||||||||||||||||||||
Ⅳ. Thông số kỹ thuật chính | |||||||||||||||||||||||||||||||||||||||||||||
1. Phòng | |||||||||||||||||||||||||||||||||||||||||||||
1.1 Khối lượng không gian làm việc | không bắt buộc | ||||||||||||||||||||||||||||||||||||||||||||
1.2 Kích thước bên ngoài | không bắt buộc | ||||||||||||||||||||||||||||||||||||||||||||
2. Nhiệt độ | |||||||||||||||||||||||||||||||||||||||||||||
2.3 Phạm vi nhiệt độ | -20 150oC | ||||||||||||||||||||||||||||||||||||||||||||
2.4 Độ lệch nhiệt độ | ± 2.0oC | ||||||||||||||||||||||||||||||||||||||||||||
2.5 Nhiệt độ không đổi | ± 0,5oC | ||||||||||||||||||||||||||||||||||||||||||||
2.6 Đồng nhất nhiệt độ | ± 2.0oC | ||||||||||||||||||||||||||||||||||||||||||||
3. Độ ẩm | |||||||||||||||||||||||||||||||||||||||||||||
3.1 Phạm vi độ ẩm | 20% rh 98% rh | ||||||||||||||||||||||||||||||||||||||||||||
3.2 Phạm vi kiểm soát | |||||||||||||||||||||||||||||||||||||||||||||
3.3 Độ lệch độ ẩm | ± 3.0 % rh (> 75 % rh) ± 5,0 rh (≤75 % rh) | ||||||||||||||||||||||||||||||||||||||||||||
3.4 Độ đồng đều độ ẩm | 3.0 rh (không tải) | ||||||||||||||||||||||||||||||||||||||||||||
3.5 Độ ẩm không đổi | ± 2.0 % rh | ||||||||||||||||||||||||||||||||||||||||||||
Cấu trúc cấu trúc | |||||||||||||||||||||||||||||||||||||||||||||
Cấu trúc tổng thể và buồng bao gồm ba phần như dưới đây. Hộp cách nhiệt, tủ lạnh riêng biệt, và tủ điều khiển điện. | |||||||||||||||||||||||||||||||||||||||||||||
1. Hộp cách nhiệt | Vật liệu tường ※: thép carbon chất lượng cao với phun màu tĩnh Vật liệu tường bên trong ※: Tấm thép không gỉ mờ 304 ※ Vật liệu cách nhiệt: lớp cách nhiệt xốp polyurethane cứng + sợi thủy tinh. | ||||||||||||||||||||||||||||||||||||||||||||
2.Door | Dây sưởi được lắp đặt ở các khung cửa để ngăn chặn sự ngưng tụ ở mức thấp nhiệt độ. | ||||||||||||||||||||||||||||||||||||||||||||
3. Cửa sổ bảo quản | Với cửa sổ quan sát, kính tráng cách điện nhiều lỗ rỗng ngăn chặn ngưng tụ hiệu quả | ||||||||||||||||||||||||||||||||||||||||||||
Cổng 4.Cable | 50mm * 2 nằm ở cả hai bên (mỗi * 1) với nút cao su và nắp nhựa | ||||||||||||||||||||||||||||||||||||||||||||
5. Thiết bị chiếu sáng | 11W / AC220V * 1 nằm trên cửa sổ quan sát | ||||||||||||||||||||||||||||||||||||||||||||
6. Lỗ thoát nước | Có sẵn để thoát nước ngưng | ||||||||||||||||||||||||||||||||||||||||||||
7. Mẫu giữ | Hai lớp giữ mẫu thép không gỉ. | ||||||||||||||||||||||||||||||||||||||||||||
Bánh xe 8 | Casters di động * 4 với chân cốc | ||||||||||||||||||||||||||||||||||||||||||||
9. Hộp điều khiển điện tử | Tổng công suất ngắt mạch, bảo vệ quá nhiệt. | ||||||||||||||||||||||||||||||||||||||||||||
10. Hệ thống cấp nước | Cung cấp máy bơm nước tự động | ||||||||||||||||||||||||||||||||||||||||||||
Hệ thống điều hòa | |||||||||||||||||||||||||||||||||||||||||||||
1. Chế độ điều khiển | Thiết kế các vòng thông gió cưỡng bức, cân bằng nhiệt độ và kiểm soát độ ẩm hệ thống (BTHC). | ||||||||||||||||||||||||||||||||||||||||||||
2. Thiết bị điều hòa không khí | Bộ khuếch tán gắn trên để đảm bảo sự đồng đều của nhiệt độ và độ ẩm Quạt ly tâm trục dài, thiết bị bay hơi, máy sưởi, máy tạo độ ẩm đã được lắp đặt trên hộp điều hòa | ||||||||||||||||||||||||||||||||||||||||||||
3. Hệ thống sưởi | Chất lượng dây điện hợp kim niken-crom, Chế độ điều khiển không tiếp xúc (SRR). | ||||||||||||||||||||||||||||||||||||||||||||
4. Làm mát | Mô hình sóng hình sin nhôm vây đồng ống trao đổi nhiệt không khí (làm mát bằng không khí) | ||||||||||||||||||||||||||||||||||||||||||||
5. Cấp nước | Chế độ cấp nước bên trong | ||||||||||||||||||||||||||||||||||||||||||||
6. Máy tạo độ ẩm | Lưu vực nóng ẩm Vỏ thép không gỉ Điều khiển bộ gia nhiệt: khoảng thời gian không tiếp xúc, như điều chế độ rộng xung, SSR (rơle trạng thái rắn) Thiết bị kiểm soát mực nước, bình nóng lạnh | ||||||||||||||||||||||||||||||||||||||||||||
7. Máy nén | Máy nén khí thương hiệu Tecumseh | ||||||||||||||||||||||||||||||||||||||||||||
8. Thiết bị tiết lưu | |||||||||||||||||||||||||||||||||||||||||||||
9. Môi chất lạnh | R404a Nhiệt độ cao thân thiện với môi trường | ||||||||||||||||||||||||||||||||||||||||||||
10. Bộ phận và thương hiệu của nó |
| ||||||||||||||||||||||||||||||||||||||||||||
11. Công nghệ điện lạnh | ※ Hàn nitơ, bơm chân không cánh quạt quay hai giai đoạn, đảm bảo rằng Hệ thống làm mát bên trong sạch sẽ và đáng tin cậy. Khay nước ※ nằm ở dưới cùng của máy nén để đảm bảo ngưng tụ thoát nước qua đường ống một cách tự do ở phía sau buồng. | ||||||||||||||||||||||||||||||||||||||||||||
, Hệ thống điều khiển | |||||||||||||||||||||||||||||||||||||||||||||
1. Chức năng ghi đường cong | Pt100 | ||||||||||||||||||||||||||||||||||||||||||||
2. Bộ điều khiển | Bộ điều khiển màn hình cảm ứng LCD KM-3166 của KOMEG với điều khiển PID cài đặt tham số | ||||||||||||||||||||||||||||||||||||||||||||
3. Hiển thị | Cài đặt nhiệt độ và độ ẩm (SV) Giá trị thực tế (PV) có thể là hiển thị trực tiếp, Thực thi chương trình có thể hiển thị số, đoạn, còn lại thời gian và chu kỳ, hiển thị thời gian chạy, Chỉnh sửa chương trình và hiển thị đường cong đồ họa, Đã sửa lỗi hoặc hiển thị trạng thái hoạt động của chương trình, Màn hình hiển thị 7 inch màn hình LCD. | ||||||||||||||||||||||||||||||||||||||||||||
4. Nghị quyết | Nhiệt độ: + 0,01 ℃; Độ ẩm: + 0,1%; Thời gian: 1 phút | ||||||||||||||||||||||||||||||||||||||||||||
5. Phạm vi thiết lập | Nhiệt độ có thể được điều chỉnh dựa trên nhiệt độ làm việc của thiết bị (giới hạn trên +5oC, giới hạn dưới -5oC) | ||||||||||||||||||||||||||||||||||||||||||||
6. Chế độ chạy | lập trình chạy, chạy liên tục và đặt khởi động | ||||||||||||||||||||||||||||||||||||||||||||
7. Chế độ cài đặt | Chế độ cảm ứng đầu vào | ||||||||||||||||||||||||||||||||||||||||||||
8. Giao diện truyền thông | Thu thập dữ liệu khi kết nối với máy tính Có thể được sử dụng như hệ thống giám sát và điều khiển từ xa, Điều khiển đồng bộ hóa nhiều máy có sẵn. | ||||||||||||||||||||||||||||||||||||||||||||
9. Thẻ nhớ U | 1G-8G có sẵn | ||||||||||||||||||||||||||||||||||||||||||||
10. Thu thập dữ liệu | RAM với cài đặt bảo vệ pin, dữ liệu có thể được lưu, tối đa lưu trữ bộ nhớ dữ liệu lịch sử là 90 ngày (khi thời gian lấy mẫu là 1 phút) | ||||||||||||||||||||||||||||||||||||||||||||
11. Tắt bộ nhớ | Chế độ phục hồi nguồn có thể được đặt thành khởi động nóng, khởi động lạnh và dừng. | ||||||||||||||||||||||||||||||||||||||||||||
12. Chức năng cài đặt sẵn | Thời gian khởi động có thể được đặt tự do và máy chạy tự động khi xoay về quyền lực | ||||||||||||||||||||||||||||||||||||||||||||
13 Môi trường phần mềm | Windows2000 hoặc Windows XP | ||||||||||||||||||||||||||||||||||||||||||||
14. Kết nối mạng | Có thể kết nối với Ethernet, chức năng điều khiển từ xa, thu thập dữ liệu, có thể điều khiển đồng thời nhiều máy. | ||||||||||||||||||||||||||||||||||||||||||||
15. Chức năng | Báo động lỗi và gây ra nhắc nhở xử lý, bảo vệ nguồn điện, bảo vệ nhiệt độ giới hạn dưới, chức năng hẹn giờ (tự động khởi động và tự động ngừng chạy), chức năng tự chẩn đoán. | ||||||||||||||||||||||||||||||||||||||||||||
Ⅷ. Hệ thống điều khiển điện | |||||||||||||||||||||||||||||||||||||||||||||
1. Phân phối điện Tủ điều khiển | ※ Quạt làm mát ※ Tổng đài Thiết bị đầu cuối ※ Giao diện vật lý ※ RS-485 (nếu mua phần mềm giám sát tập trung) ※ Bộ ngắt mạch rò rỉ tổng công suất. | ||||||||||||||||||||||||||||||||||||||||||||
2. Bộ phận và thương hiệu của nó |
Lưu ý: Hai tùy chọn được liệt kê là cho lựa chọn thay thế và mục đích sao lưu | ||||||||||||||||||||||||||||||||||||||||||||
3. Hệ thống bảo vệ | 3.1 Hệ thống làm mát: ※ Bảo vệ quá áp máy nén ※ Bảo vệ quá nhiệt động cơ máy nén ※ Động cơ máy nén qua bảo vệ hiện tại ※ Quạt ngưng tụ bảo vệ quá nhiệt 3.2 Phòng thí nghiệm ※ Điều chỉnh bảo vệ quá nhiệt --- chế độ bảo vệ quá nhiệt 1 ※ Kiểm tra cầu chì nhiệt độ không gian --- chế độ bảo vệ quá nhiệt 2 ※ Điều hòa kênh giới hạn nhiệt độ --- chế độ bảo vệ quá nhiệt 3 ※ Bộ điều khiển cài đặt báo động tắt nhiệt độ --- chế độ bảo vệ quá nhiệt 4 ※ Động cơ quạt quá nóng. 3.3 Khác ※ Tổng trình tự pha nguồn và bảo vệ mất pha; Bảo vệ rò rỉ ※; ※ Tải bảo vệ ngắn mạch. | ||||||||||||||||||||||||||||||||||||||||||||
4. Báo động | Thiết bị ngừng chạy và gửi báo động âm thanh khi ở trên bảo vệ xuất hiện, trong khi đó, lỗi, nguyên nhân và giải pháp sẽ được hiển thị trên màn hình. | ||||||||||||||||||||||||||||||||||||||||||||
Ⅸ. Cài đặt | |||||||||||||||||||||||||||||||||||||||||||||
1. Sức mạnh | ※ AC380V ± 10%, 50Hz ± 1Hz, dây 3 pha 4 + Dây nối đất ※ Cáp nguồn được kết nối với công tắc khí trong hộp điều khiển ※ Tổng công suất ~ 8 kW, 10A ※ Điện áp cho phép: AC (1 ± 10%) 380V ※ Tần số cho phép: (1 ± 1%) 50Hz ※ Điện trở của dây nối đất nhỏ hơn 4Ω Chế độ TN-S hoặc chế độ TT để cung cấp điện ※ Phải được trang bị công tắc nguồn hoặc không khí độc lập và riêng tư chỉ sử dụng d bởi thiết bị này . | ||||||||||||||||||||||||||||||||||||||||||||
2. Cấp nước | ※ Nước tạo ẩm: nước hoặc nước khử ion Tiêu thụ tối đa: 7L / h ※ Khi sử dụng hệ thống RO, yêu cầu cấp nước là Áp lực nước 0,2MPa, đường ống DN10 Tiêu thụ tối đa: 7L / h. dòng nước | ||||||||||||||||||||||||||||||||||||||||||||
3. Môi trường xung quanh | 5 ~ 35 ℃, Độ ẩm≤85% rh | ||||||||||||||||||||||||||||||||||||||||||||
4. Chất lượng không khí | Không có nồng độ cao của bụi hoặc khí ăn mòn | ||||||||||||||||||||||||||||||||||||||||||||
5. Môi trường kết tinh | ※ khoảng cách từ tường đến cả hai bên và phía sau buồng nhiều hơn 800mm, về phía trước hơn 1500mm. Cung cấp sức mạnh độc lập thiết bị đóng cắt phân phối và thoát nước ngưng tụ ẩm, và bên ngoài thiết bị kết nối nguồn là cần thiết ※ mặt đất, thông gió tốt, không dễ cháy, nổ, khí ăn mòn và bụi ※ Không có bức xạ điện từ mạnh gần đó ※ Với cống thoát sàn (cách thiết bị làm lạnh chưa đến 2 mét) Công suất tải của sàn địa điểm ※: không dưới 800kg / m2 ※ để lại đủ không gian để bảo trì | ||||||||||||||||||||||||||||||||||||||||||||
6. Dây nối đất | Điện trở nối đất nhỏ hơn 4Ω, bu lông nối đất đặt tại chân đế của tủ. | ||||||||||||||||||||||||||||||||||||||||||||
7. Thoát nước | Lỗ thoát nước được lắp đặt tại chân đế của nhà ở | ||||||||||||||||||||||||||||||||||||||||||||
8. Cổng cáp | Cổng cáp φ50, φ80, φ100, φ120mm, vị trí và số có thể tùy chỉnh theo yêu cầu người dùng nếu cấu trúc thân buồng cho phép. | ||||||||||||||||||||||||||||||||||||||||||||
9. Lưu trữ thiết bị | ※ Khi thiết bị không hoạt động, nhiệt độ môi trường phải là duy trì trong vòng 0 ~ 45 ℃ ※ Khi nhiệt độ môi trường dưới 0oC, lượng nước còn lại trong Thiết bị nên được thoát nước để tránh ống nước bị đóng băng và vỡ | ||||||||||||||||||||||||||||||||||||||||||||
10 Giám sát tập trung | Để giám sát tập trung từ xa, cần một PC khác (Windows 2000 / XP hệ điều hành, cổng COM và cổng USB); Được trang bị Bộ chuyển đổi RS-485 / RS-232 và cáp truyền thông 25m. | ||||||||||||||||||||||||||||||||||||||||||||
Tài liệu kỹ thuật | |||||||||||||||||||||||||||||||||||||||||||||
1. Tài liệu kỹ thuật | ※ Hướng dẫn vận hành * 1 | ||||||||||||||||||||||||||||||||||||||||||||
